Cómo calibrar un sensor de pH o temperatura OmniLogic
Los sensores de pH, aire y temperatura del agua Chem Sense pueden calibrarse. El pH puede calibrarse desde la aplicación del teléfono, el sensor de temperatura debe calibrarse en el controlador mientras se encuentra en modo de servicio.
Una vez que hayas determinado cuán desfasada está la LECTURA DE CHEME SENSE tras haber probado de forma independiente el nivel de pH, estarás listo para calibrar el sensor de pH.

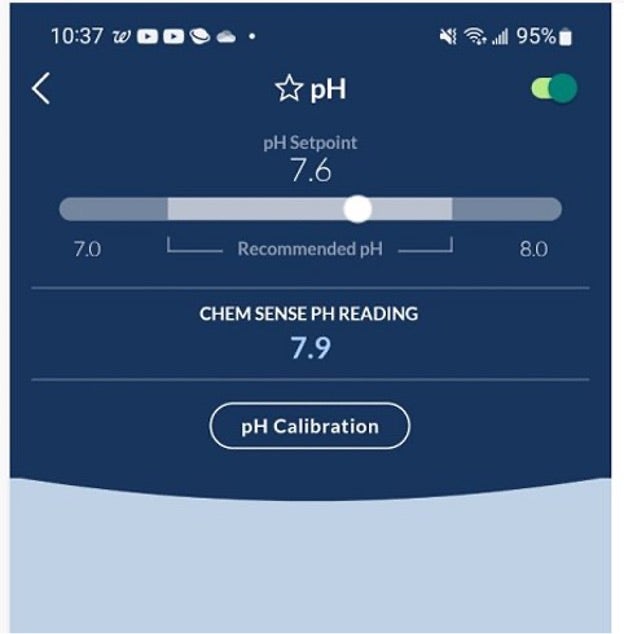

El sensor de pH puede calibrarse desde la aplicación del teléfono seleccionando el botón pH Calibration (Calibración de pH).

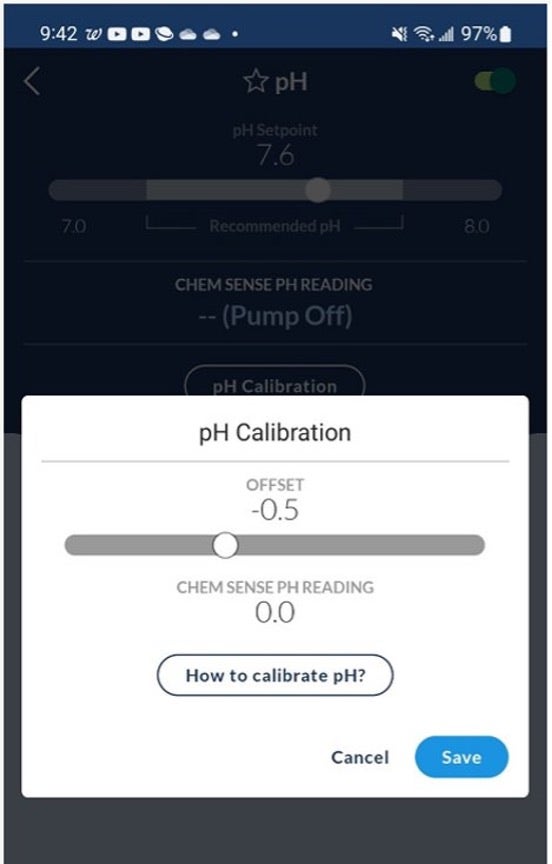

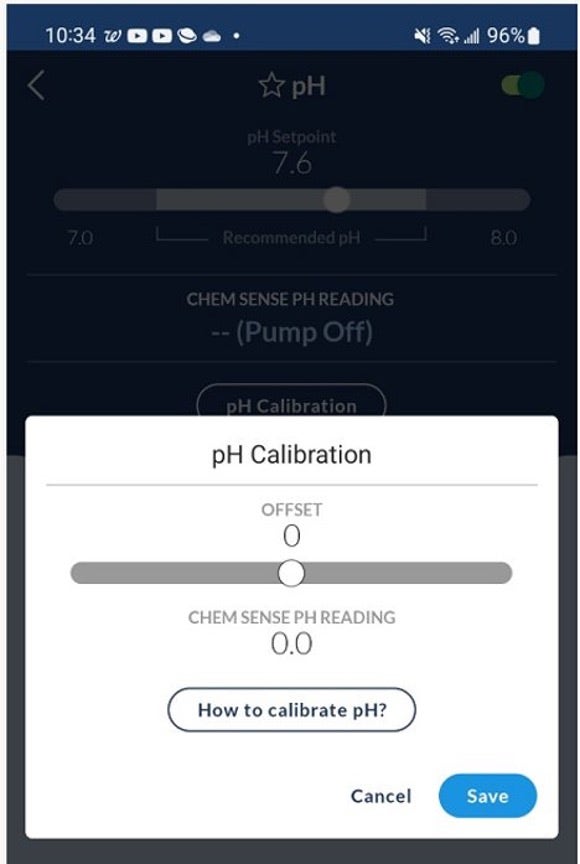

Calibración de pH
La calibración de pH se puede ajustar de:
-2.0 a 2.0.
El control deslizante OFFSET se usa para seleccionar la calibración de pH que se va a aplicar.
El botón Save (Guardar) confirma el ajuste de calibración de pH seleccionado con el control deslizante.
Si la lectura del pH necesita más de un ajuste del que puede calibrarse para que coincida con la prueba independiente del pH del agua, es posible que un proveedor de servicio autorizado de Hayward deba inspeccionar y realizar el mantenimiento del sistema.

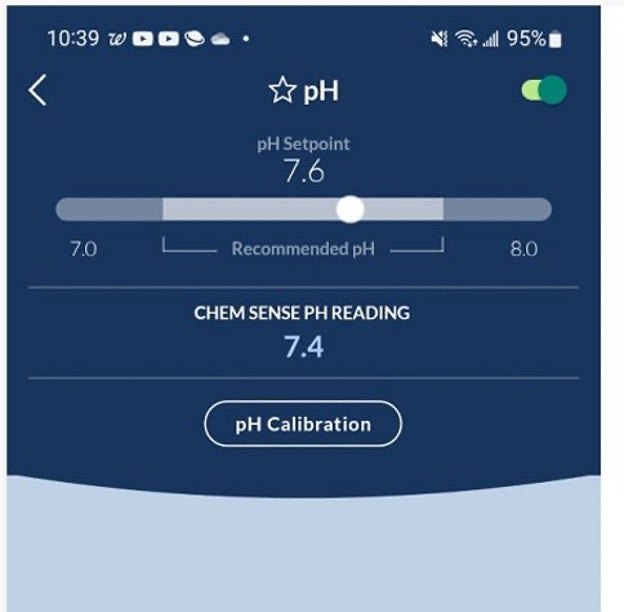

Con el pH calibrado en -0.5, un sensor que estaba midiendo un pH de 7.9 ahora se muestra como 7.4.
Calibración de la temperatura

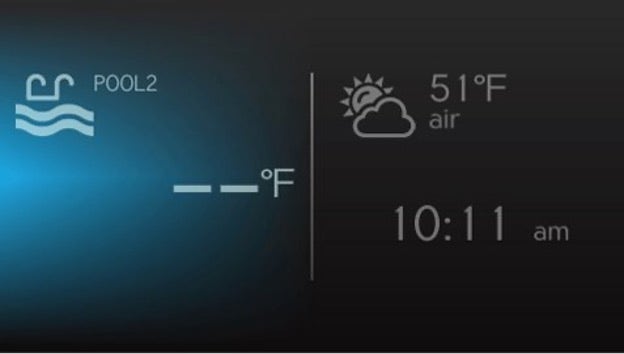

El sensor de temperatura del aire en el Omni informa 51 °F cuando la temperatura real es de a 54°F (-3° de diferencia).
1.

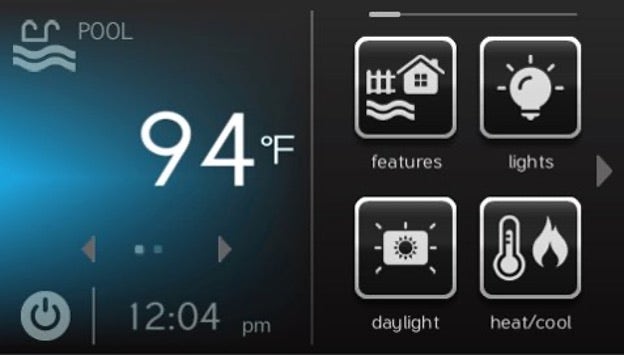

La calibración del sensor de temperatura requiere que el sistema esté en modo de servicio. Para acceder al modo de servicio, primero selecciona el botón de encendido.
2.

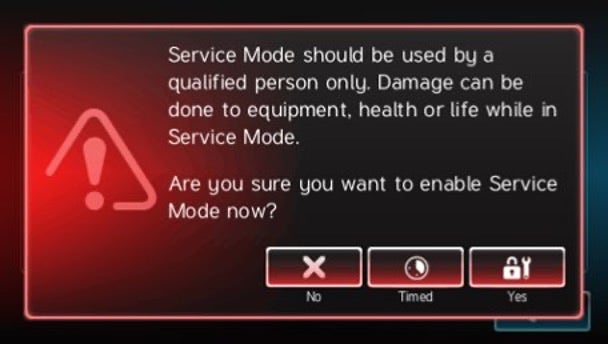

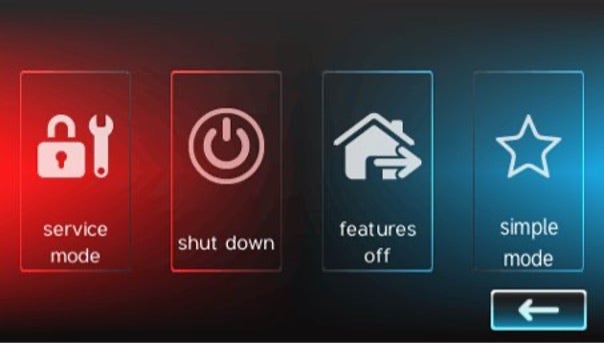

A continuación, selecciona “service mode” (modo de servicio) y el botón “Yes” (Sí).

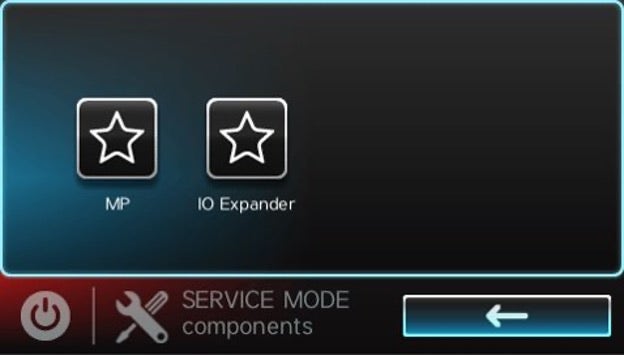

Panel principal
Selecciona la ubicación de los sensores; en este ejemplo, el sensor se encuentra en el panel principal, MP.

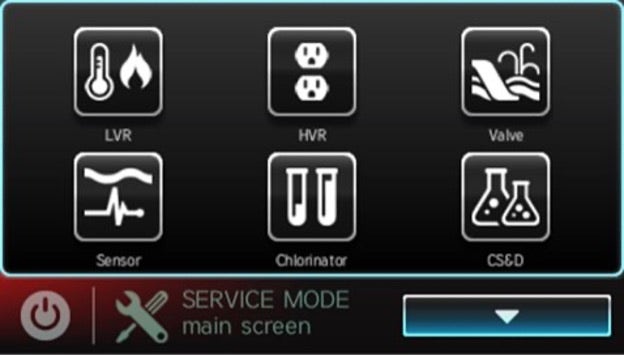

Botón de sensores
El botón Sensor (Sensores) para acceder a los sensores disponibles para la configuración.
Sensor de aire

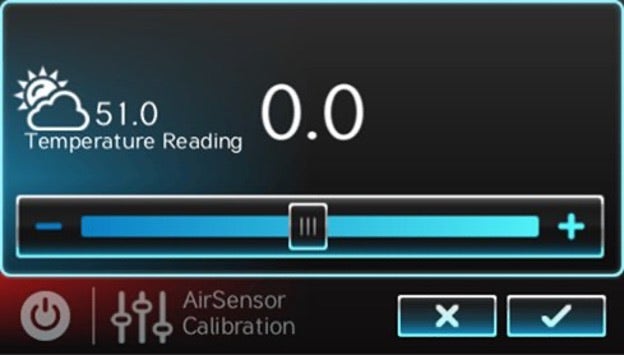

Air Sensor (sensor de aire) está etiquetado y muestra la lectura actual del sensor de temperatura. Al seleccionar el botón del sensor, se abrirá la pantalla de calibración del sensor de aire.
Calibración del sensor de temperatura
Se puede calibrar un sensor de temperatura de -10° a 10° con el control deslizante para seleccionar el ajuste necesario para corregir la calibración de la temperatura mostrada.
En este ejemplo, se sabe que la temperatura del aire que se muestra es 3 grados más fría que la temperatura real.

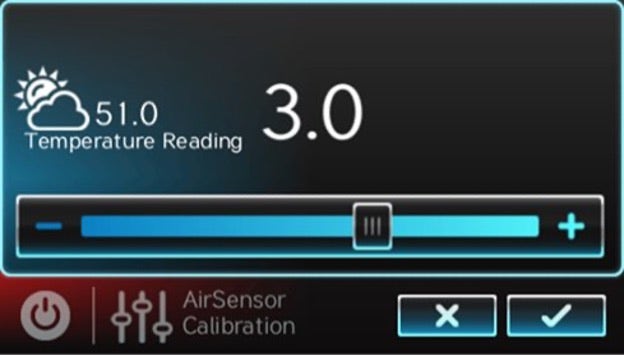

Para calibrar el sensor de temperatura a 3° más, selecciona 3 con el control deslizante y, a continuación, selecciona el botón de marca de verificación para confirmar el ajuste calibrado a la temperatura que se muestra.

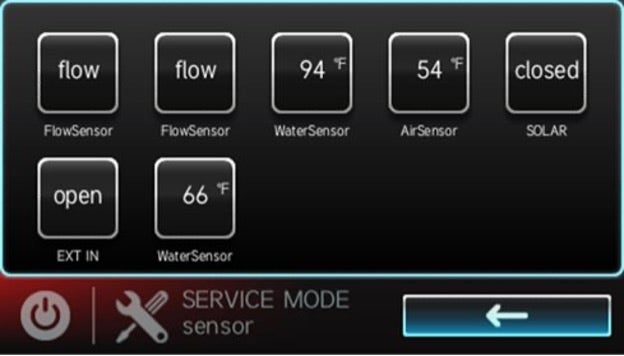

La calibración de temperatura del sensor de aire se ve ahora en la pantalla “Sensor” (Sensores).
Selecciona el botón de flecha atrás para navegar hasta la opción para salir del modo de servicio.

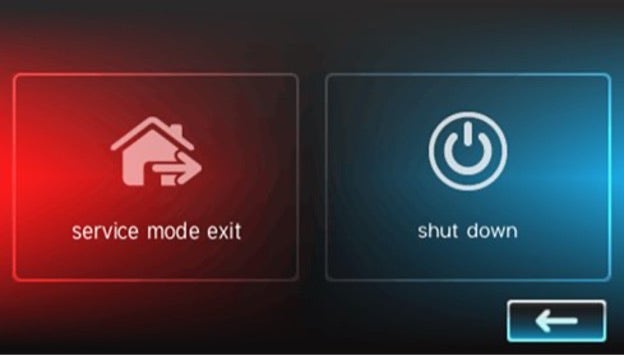

Selecciona el botón “service mode exit” (salir del modo de servicio) para salir del modo de servicio

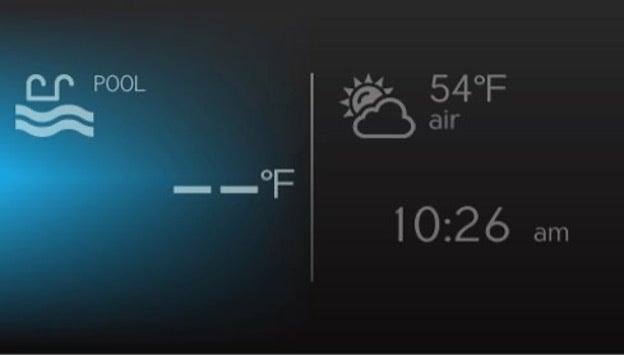

Observa la temperatura del aire corregida desde la pantalla de inactividad en el controlador.
